Les analyses techniques F1 de Giorgio Piola

Les dernières évolutions techniques à Melbourne

Giorgio Piola et Sutton Images continuent à photographier les modifications apportées aux voitures de F1 pour le Grand Prix d’Australie.

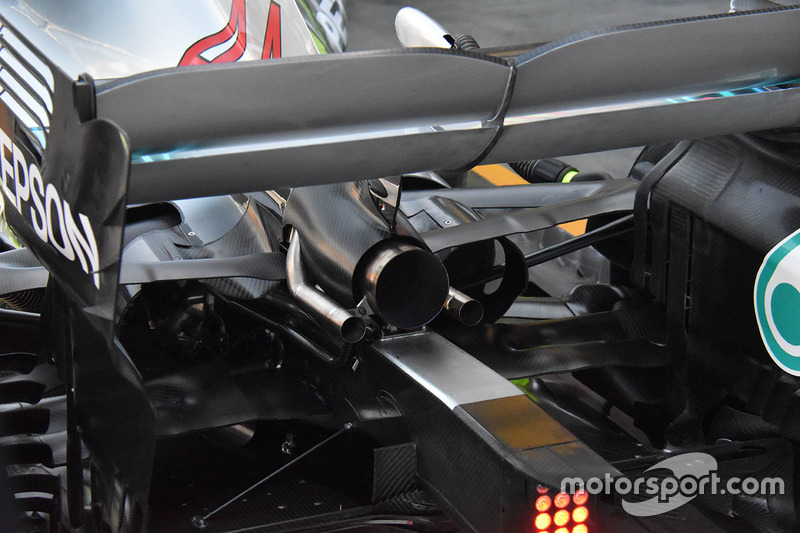

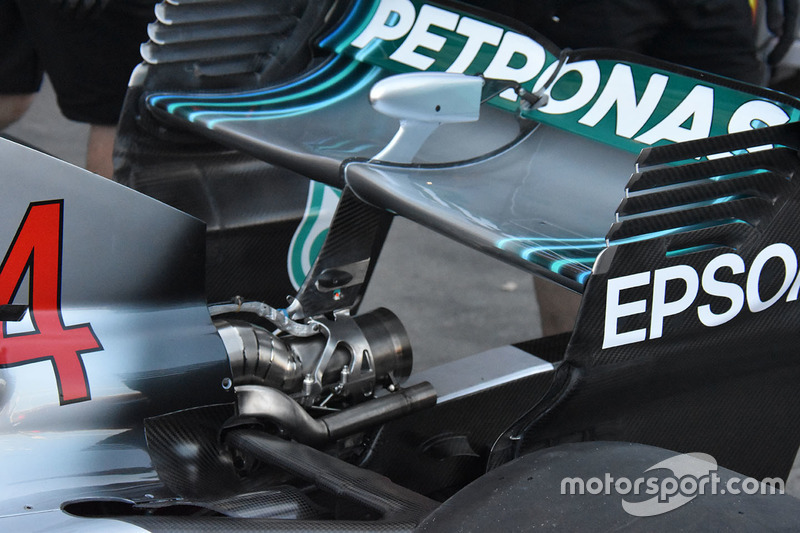

L'arrière de la Mercedes-AMG F1 W09

L'arrière de la Mercedes-AMG F1 W09
1/17

Belle image de l'arrière de la Mercedes W09. On peut constater à quel point la tubulure d’échappement et celle de la soupape de décharge empruntent un chemin tortueux. Notez comment la tubulure du bas est écrasée afin de permettre de mouler la carrosserie au plus près des organes mécaniques.

Photo de: Giorgio Piola

L'arrière de la Mercedes-AMG F1 W09

L'arrière de la Mercedes-AMG F1 W09
2/17

Le train arrière de la Mercedes W09 possède cette gaine en carbone qui entoure la tubulure d’échappement.

Photo de: Giorgio Piola

L'aileron arrière de la McLaren MCL3

L'aileron arrière de la McLaren MCL3
3/17

Le capot moteur de la McLaren dispose d’une nouvelle fente de refroidissement près de l’arête centrale. On note aussi la présence d’un mini flap au-dessus du bord de fuite de la carrosserie, destiné à améliorer le refroidissement et l’efficacité aérodynamique.

Photo de: Giorgio Piola

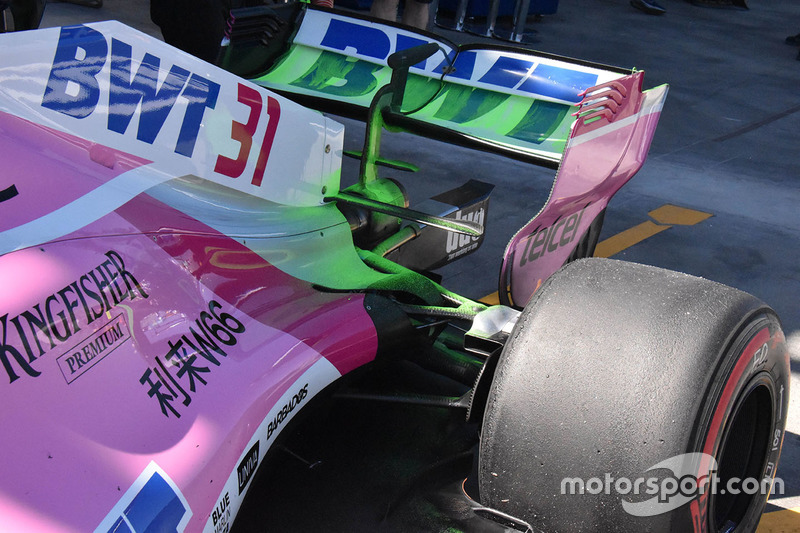

L'arrière de la Force India VJM11

L'arrière de la Force India VJM11
4/17

La Force India VJM11 est partiellement couverte de peinture de visualisation des flux afin de s’assurer que l’écoulement de l’air s’effectue bien comme prévu.

Photo de: Giorgio Piola

L'aileron avant de la Red Bull Racing RB14

L'aileron avant de la Red Bull Racing RB14
5/17

L’aileron avant de la Red Bull RB14 ressemble fort à celui de l’an dernier, sauf pour l’extrémité des volets, maintenant inclinés vers le bas.

Photo de: Giorgio Piola

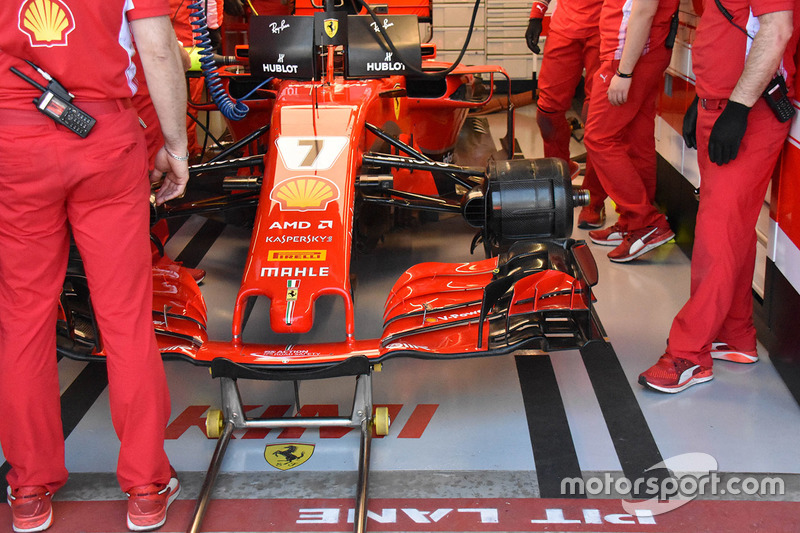

Ferrari SF71H, Kimi Raikkonen

Ferrari SF71H, Kimi Raikkonen
6/17

Ferrari a testé cet aileron avant sur la voiture de Kimi Räikkönen. Il ressemble beaucoup à celui utilisé l’an dernier.

Photo de: Giorgio Piola

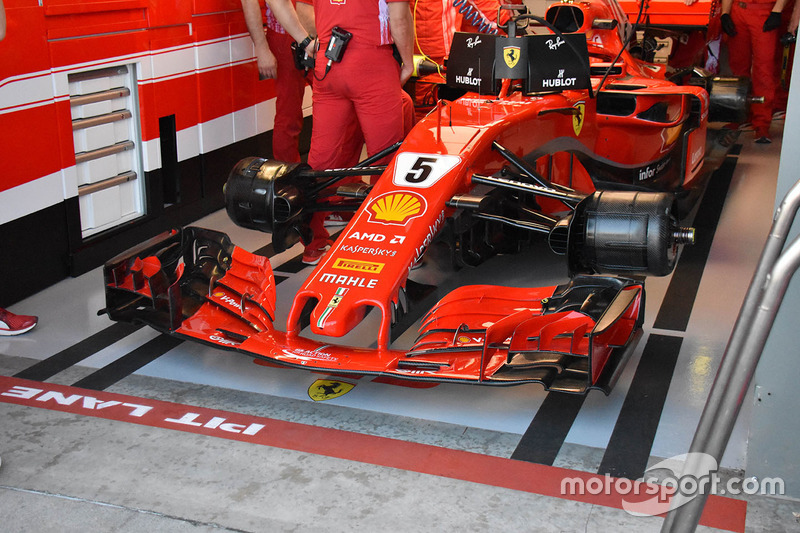

Ferrari SF71H, Sebastian Vettel

Ferrari SF71H, Sebastian Vettel
7/17

Sebatian Vettel a testé ce nouvel aileron avant. On note une petite fente dans la section intérieure des deux surfaces du plan principal. Les écopes de freins sont asymétriques, faisant chauffer différemment le pneu droit et celui de gauche.

Photo de: Giorgio Piola

L'arrière de la Force India VJM11

L'arrière de la Force India VJM11
8/17

La Force India VJM11 possède ce T-wing en position basse ainsi qu’une ailette simple placée au-dessus de l’échappement.

Photo de: Giorgio Piola

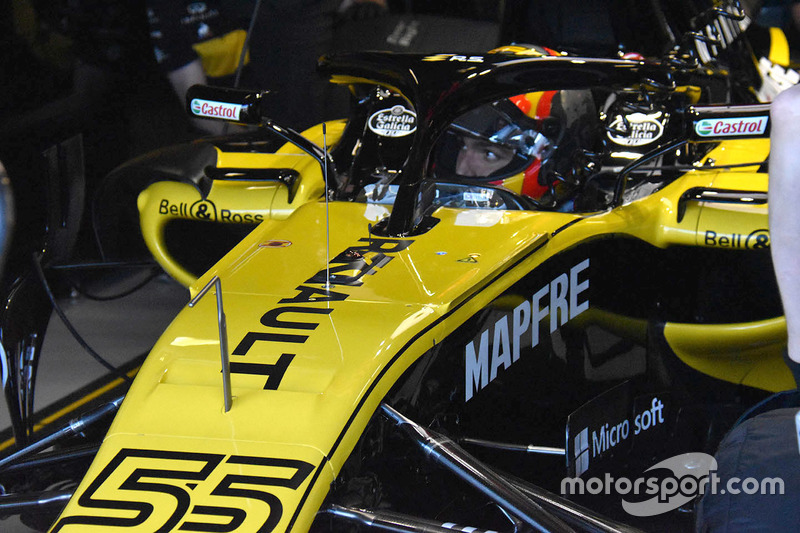

Carlos Sainz Jr., Renault Sport F1 Team RS 18

Carlos Sainz Jr., Renault Sport F1 Team RS 18
9/17

Le châssis de la Renault R.S.18 possède ces deux fines arêtes destinées à faire dévier l’air du Halo.

Photo de: Giorgio Piola

La suspension arrière de la McLaren MCL33

La suspension arrière de la McLaren MCL33
10/17

Vue du frein arrière gauche de la Mercedes W09. On remarque aussi l’extension de la suspension qui permet de placer le triangle beaucoup plus haut qu’habituellement.

Photo de: Giorgio Piola

La suspension arrière de la McLaren MCL33

La suspension arrière de la McLaren MCL33
11/17

Vue rapprochée de l’extension de la suspension qui permet de placer le triangle beaucoup plus haut qu’habituellement.

Photo de: Giorgio Piola

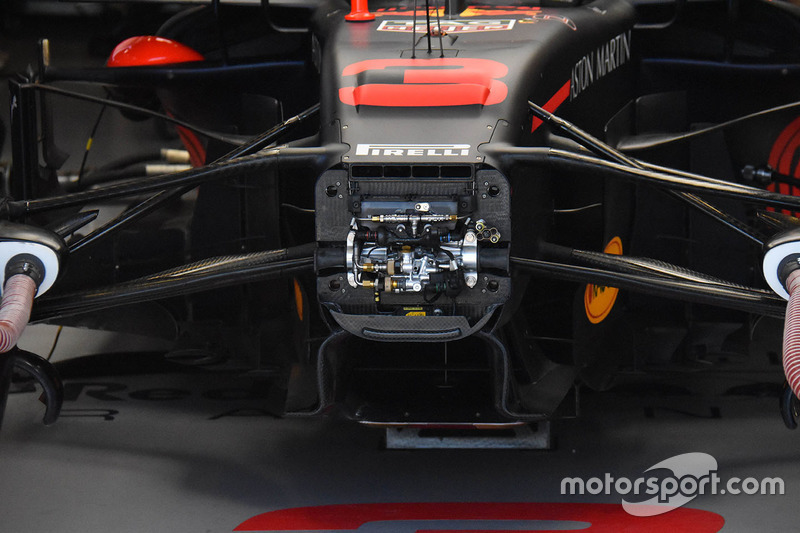

La suspension avant de la Red Bull Racing RB14

La suspension avant de la Red Bull Racing RB14
12/17

L'entrée d’air du S-duct de la Red Bull RB14 est munie de quatre canaux distincts (juste sous le logo Pirelli).

Photo de: Giorgio Piola

Stoffel Vandoorne, McLaren MCL33

Stoffel Vandoorne, McLaren MCL33
13/17

Le Halo de la McLaren est muni de trois ailettes courbées en forme de boomerang qui servent à mieux filtrer les flux d’air.

Photo de: Mark Sutton

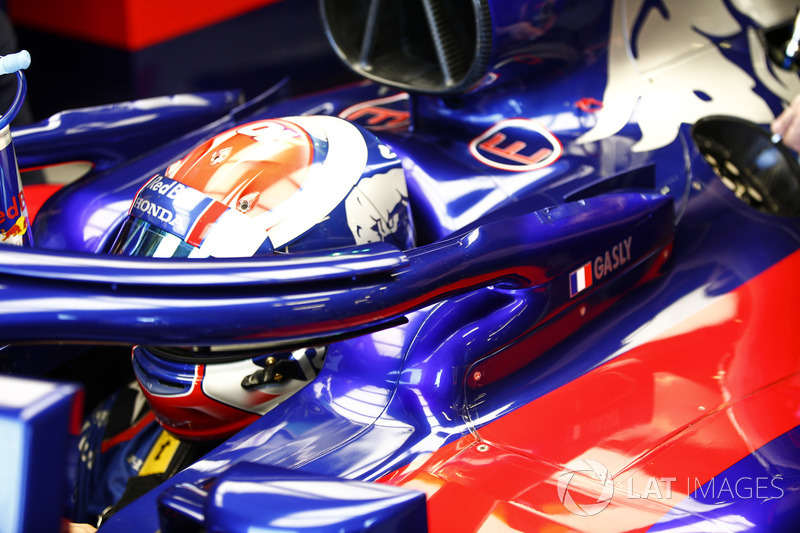

Pierre Gasly, Toro Rosso STR13 Honda

Pierre Gasly, Toro Rosso STR13 Honda
14/17

Toro Rosso a ajouté ces ailettes sous le Halo afin de mieux faire travailler les flux d’air.

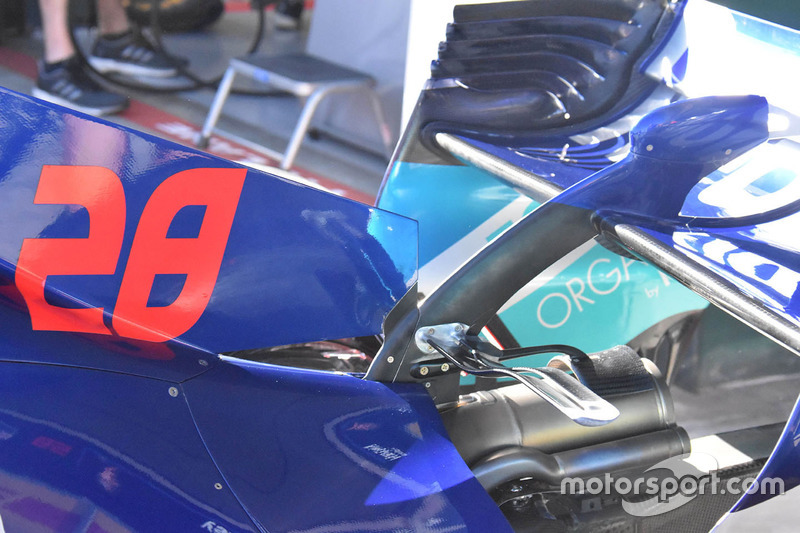

La carrosserie à l'arrière de la Toro Rosso STR13

La carrosserie à l'arrière de la Toro Rosso STR13
15/17

La Toro Rosso STR13 possède aussi cet élégant T-wing en position basse, fendu sur toute sa longueur. Notez aussi la mini ailette fixée juste au-dessus de l’échappement.

Photo de: Giorgio Piola

Un déflecteur de la Red Bull Racing RB14

Un déflecteur de la Red Bull Racing RB14
16/17

L’an dernier, les dérives latérales de la Red Bull RB13 avaient été modifiées en cours de saison. On remarque sur cette RB14 ce support horizontal en forme de boomerang qui rigidifie l’ensemble sans pénaliser l’aérodynamique. Le rebord inférieur possède trois petites ailettes en forme de ‘r’. Les supports de rétroviseurs sont désormais fixés au ponton.

Photo de: Giorgio Piola

Simulation d'arrêt au stand chez Mercedes

Simulation d'arrêt au stand chez Mercedes
17/17

Les dérives latérales et déflecteurs de la Mercedes W09.

Photo de: Mark Sutton
