Les détails qui distinguent la véritable Haas VF-22

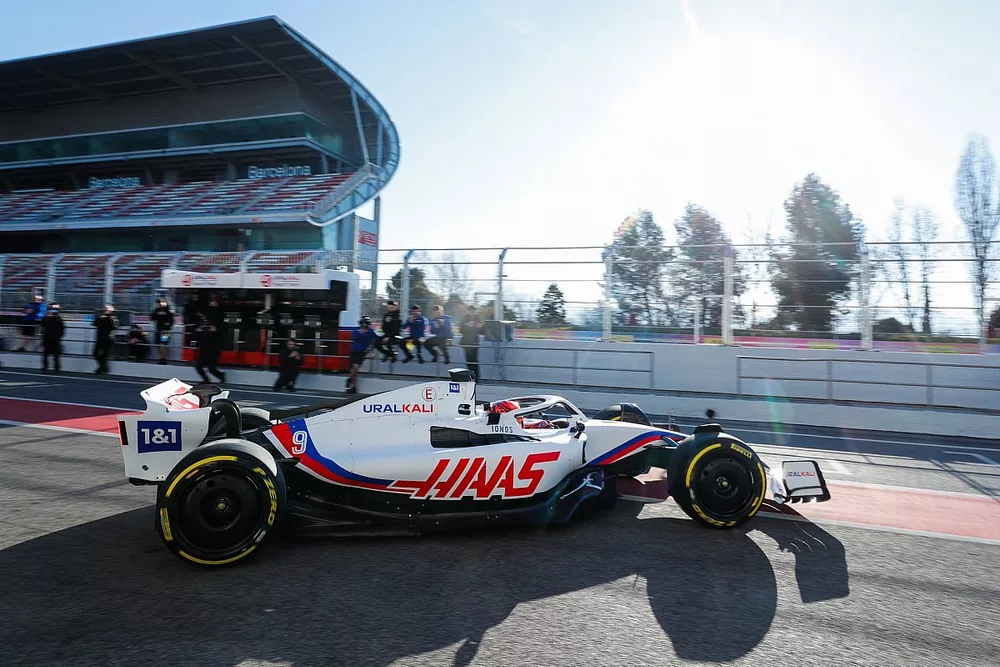

Haas F1 n'a jamais caché le fait que les rendus visuels présentés avec sa livrée ne montraient qu'un stade très précoce du développement de sa VF-22. Ce n'est donc pas une surprise d'avoir découvert une monoplace très différente lors de son shakedown à Barcelone.

L'aileron avant et le museau sont une variante plus développée de ce que l'on avait vu, avec le plan principal détaché devant le nez pour faciliter le passage du flux d'air sous la voiture.

Les flaps de l'aileron avant ne sont pas aussi profilés que sur les rendus, avec une conception davantage ciblée sur l'ensemble de leur portée. Ainsi, la section ajustable au milieu des deux flaps supérieurs offre une séparation notable avec celle reliée au nez. Le séparateur triangulaire (flèche verte ci-dessus) générera sans aucun doute un vortex et alimentera le flux d'air en aval.

La plaque d'extrémité de l'aileron avant est également différente ce que l'on a vu chez la concurrence. Haas a utilisé un bord d'attaque ondulé (surligné en jaune dans la première bulle ci-dessus) qui affecte toute la géométrie de cet élément. Le bord de fuite est aussi davantage profilé et il est associé à une petite dérive de forme "wishbone" (flèche rouge ci-dessus).

Ce design est très intéressant car Haas a dû faire en sorte de rester dans les limites réglementaires tout en créant une pièce qui va clairement créer un gradient de pression différent de celui prévu par les textes. Cela provoquera également une réponse différente des autres structures de flux d'air créées par les diverses surfaces qui l'entourent.

L'entrée du tunnel au niveau du plancher a une forme similaire à ce que l'on trouve sur la Mercedes, la section la plus proche du châssis se situant à une hauteur beaucoup plus élevée que la section extérieure. La solution diffère de celle de l'écurie allemande au niveau des stries, que Haas a décidé de placer en position assez avancée mais aussi à une hauteur similaire à celle de l'ailette située au bord du fond plat.

Le bord avant du plancher a aussi été relevé pour créer une volute, donnant une zone en forme de jupe devant le pneu arrière, utilisée pour aider le flux d'air à se diriger sur la face du pneu.

Les pontons de la VF-22 sont eux aussi différents de ceux présentés sur les images de l'équipe il y a quinze jours, et l'on y retrouve beaucoup plus l'inspiration de Ferrari. Cependant, il y a aussi un ADN propre à Haas.

Une entrée d'air plus conventionnelle a été privilégiée, la carrosserie principale se rétrécissant vers l'extérieur jusqu'à un flanc haut qui permet de capitaliser sur la forme convexe de la zone centrale. Les pontons s'effilent vers le plancher pour encourager le flux d'air à se diriger vers la zone en forme de bouteille de coca à l'arrière.

Comme chez Ferrari, la surface supérieure convexe des pontons est agrémentée d'un ensemble d'ouïes de refroidissement, même si Haas semble disposer d'une solution lui permettant de modifier plus rapidement la quantité d'ouvertures en fonction des conditions.

On trouve d'autres astuces au niveau des pontons, avec un assemblage creux des rétroviseurs qui a été étrenné sur la Ferrari SF71-H puis décliné de bien des manières depuis quelques années.

Sur les flancs du cockpit, on découvre des ailettes en forme de corne de Viking (flèche bleue ci-dessus) qui aideront probablement à distribuer l'air provenant du halo. Une autre paire d'ailettes similaires se trouve de part et d'autre de la boîte à air (flèche verte), l'équipe ayant repris le design vu sur la Ferrari tout en conservant son entrée de forme triangulaire.

Le capot moteur présente lui aussi quelques solutions intéressantes, avec des ouïes sur la dorsale (flèche rouge). Là encore, c'est un exemple de contournement du règlement afin de trouver une approche véritablement différente, même si l'on ignore encore le gain de performance que cela pourrait procurer.

Toujours comme sur la Ferrari F1-75, la sortie wastegate est à nu avant de rejoindre l'échappement principal le plus loin possible.
