Les nouveautés techniques au GP du Brésil

Découvrez les dernières modifications apportées aux monoplaces au Brésil, grâce aux photos de LAT, Sutton Images et Giorgio Piola.

Détails de l'aileron avant de la Ferrari SF70H

Détails de l'aileron avant de la Ferrari SF70H
1/31

Excellente image de la plus récente spécification de l’aileron avant de la Ferrari SF70H. Elle illustre bien comment les petits éléments servent à mieux exploiter l’écoulement de l’air. Remarquez l’épaisseur et la forme des arêtes verticales fixées sous les volets, juste derrière la fente qui sépare le plan principal des volets.

Photo de: Mark Sutton

Détails de l'aileron avant de la Ferrari SF70H

Détails de l'aileron avant de la Ferrari SF70H
2/31

Vue de face de l’aileron avant de la Ferrari. Cette dernière spécification a été introduite à Austin et contient plusieurs modifications, incluant des changements sur les rebords inférieurs et sur les fentes insérées dans le plan principal.

Photo de: Mark Sutton

Détails de l'aileron avant de la Williams FW40

Détails de l'aileron avant de la Williams FW40
3/31

Aileron avant de développement sur la Williams. La portion inférieure de la cascade en "R" a été reculée, tandis que l’épaisseur du second et du troisième élément du plan principal a été augmentée.

Photo de: Mark Sutton

Détails de l'aileron avant de la Ferrari SF70H

Détails de l'aileron avant de la Ferrari SF70H
4/31

Autre vue de l’aileron avant de la Ferrari. On note la présence du capteur optique de garde au sol qui est utilisé lors des premiers essais libres.

Photo de: Mark Sutton

Détails de l'aileron avant de la Haas F1 Team VF-17

Détails de l'aileron avant de la Haas F1 Team VF-17
5/31

Voici la plus récente spécification de l’aileron avant de la Haas, caractérisé par ses morceaux de volets en forme de coin.

Photo de: Mark Sutton

Détails de l'aileron avant de la Toro Rosso STR12

Détails de l'aileron avant de la Toro Rosso STR12
6/31

Aileron avant de la Toro Rosso avec une fente insérée dans le plan principal, située tout près de l’endroit où se forme le vortex Y250, un détail que McLaren a copié récemment.

Photo de: Mark Sutton

Sahara Force India VJM10 dans le garage

Sahara Force India VJM10 dans le garage
7/31

Une Force India VJM10 en cours d’assemblage.

Photo de: Mark Sutton

Sahara Force India VJM10 dans le garage

Sahara Force India VJM10 dans le garage
8/31

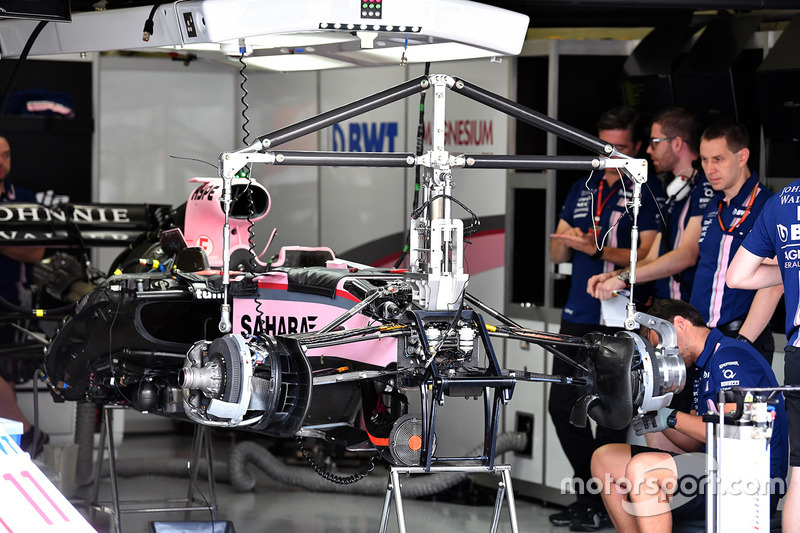

Cette image montre bien l’intérieur des pontons et l’installation du moteur Mercedes dans la Force India.

Photo de: Mark Sutton

Détails de l'aileron avant de la Sahara Force India VJM10

Détails de l'aileron avant de la Sahara Force India VJM10
9/31

Cette photo illustre bien la complexité des volets qui sont destinés à repousser les flux d’air à l’extérieur des pneus avant. La section externe est fortement compartimentée dans le but d’influencer le sillage des pneus. À noter aussi que cette section n’a pas été peinte.

Photo de: Mark Sutton

Détails de l'aileron avant de la Williams FW40

Détails de l'aileron avant de la Williams FW40
10/31

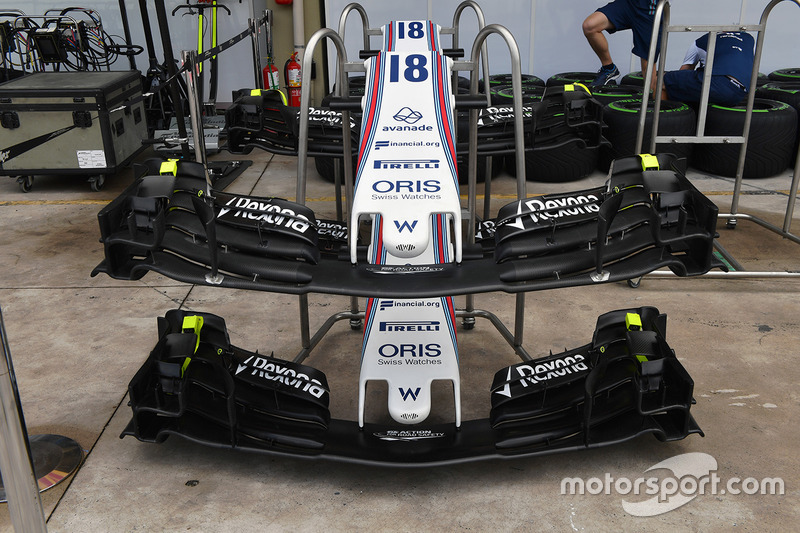

Les pilotes Williams disposent de deux versions de l’aileron avant de la FW40.

Photo de: Mark Sutton

Arrière de la Mercedes-Benz F1 W08

Arrière de la Mercedes-Benz F1 W08
11/31

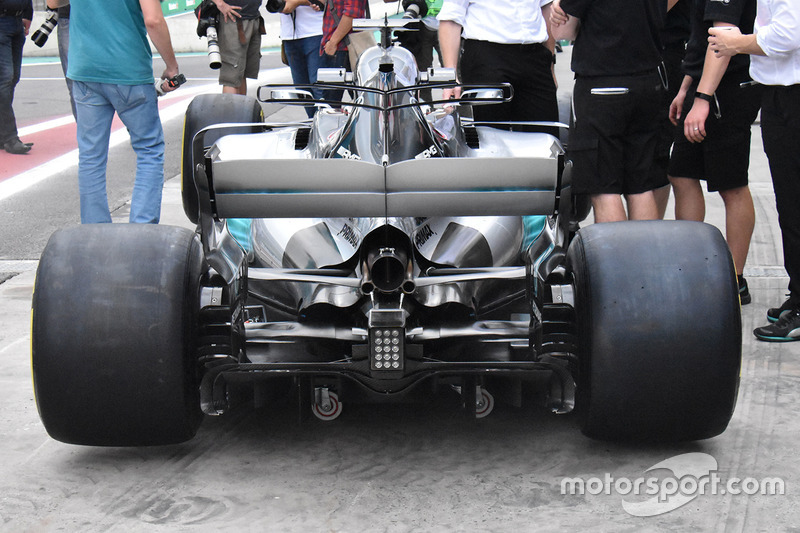

Cette vue arrière de la Mercedes W08 montre les solutions de refroidissement destinées au Grand Prix du Brésil ainsi qu’à quel point la suspension arrière a été conçue pour ne pas perturber l’écoulement de l’air au dessus du diffuseur.

Photo de: Giorgio Piola

Renault Sport F1 Team RS17

Renault Sport F1 Team RS17
12/31

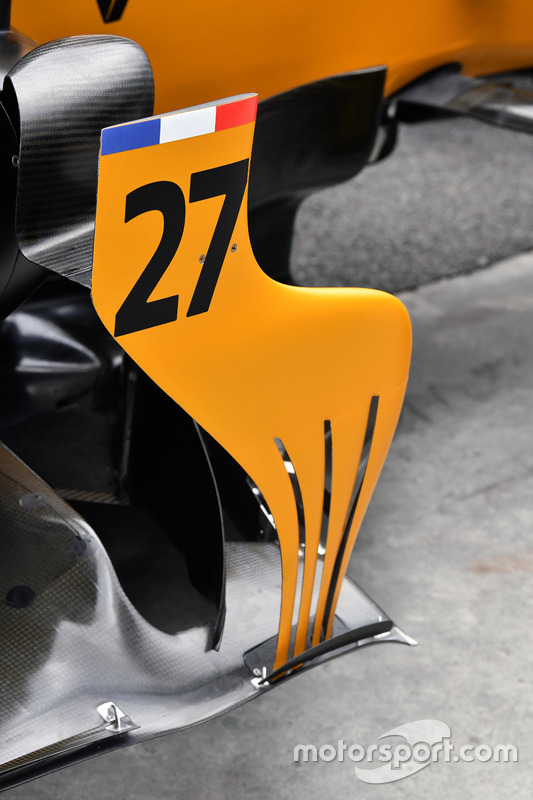

Renault a introduit ces nouvelles dérives latérales il y a de cela quelque temps, mais a attendu avant de les employer en course. On note une seconde pré-dérive, des cloisons verticales dans la section qui relie la pré-dérive principale au rebord inférieur, ainsi que des persiennes horizontales.

Photo de: Giorgio Piola

Arrière de la Mercedes-Benz F1 W08

Arrière de la Mercedes-Benz F1 W08
13/31

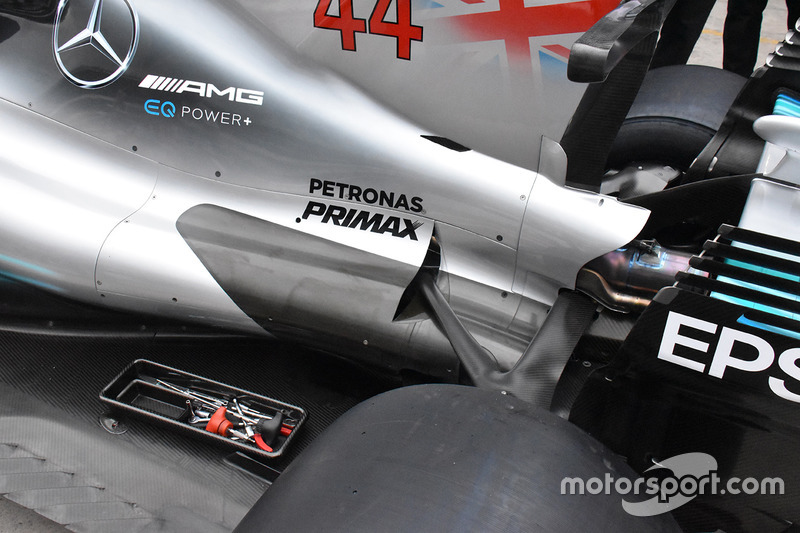

Mercedes a accru le refroidissement de sa W08 au Brésil avec une ouïe de grande taille à l’endroit où est fixée la patte avant du triangle supérieur.

Photo de: Giorgio Piola

Détails de l'aileron avant de la Renault Sport F1 Team RS17

Détails de l'aileron avant de la Renault Sport F1 Team RS17
14/31

Vue de l’aileron avant de la Renault, avec tous les éléments non peints.

Photo de: Giorgio Piola

Freins avant et moyeux de la Mercedes-Benz F1 W08

Freins avant et moyeux de la Mercedes-Benz F1 W08
15/31

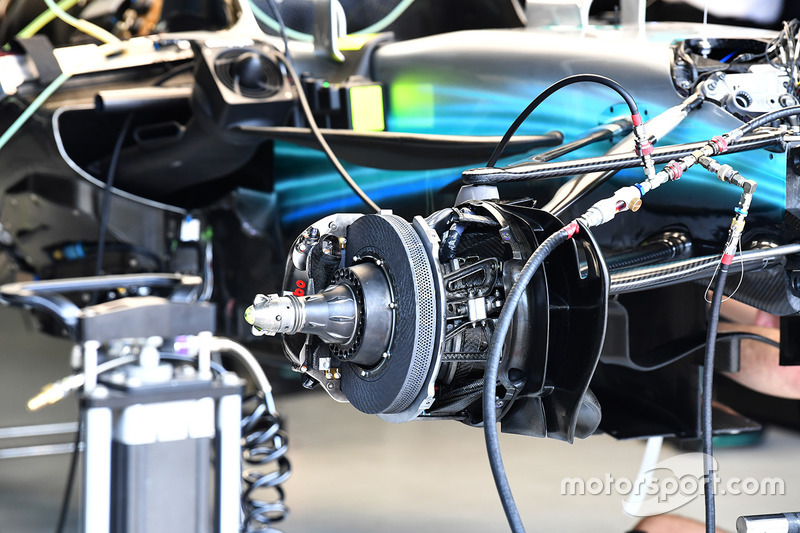

Vue des freins de la Mercedes, sans les tambours qui les enferment.

Photo de: Mark Sutton

Boîte à air de la Renault Sport F1 Team RS17

Boîte à air de la Renault Sport F1 Team RS17
16/31

Renault a installé de minuscules tubes de Pitot sur le mat qui soutient la boîte à air du moteur afin de mesurer les différences de pression que va certainement générer la présence du Halo l’an prochain.

Photo de: Mark Sutton

Dérives latérales de la Renault Sport F1 Team RS17

Dérives latérales de la Renault Sport F1 Team RS17
17/31

Ce conditionneur de flux d’air de ponton, surnommé “Aero Cat” par l’écurie, a été utilisé depuis le début de la saison.

Photo de: Mark Sutton

Diffuseur de la Mercedes W08

Diffuseur de la Mercedes W08
18/31

Vue du diffuseur de la Mercedes W08 et des extensions courbées de l’équerre.

Photo de: Mark Sutton

Détails de l'aileron avant de la Renault Sport F1 Team RS17

Détails de l'aileron avant de la Renault Sport F1 Team RS17
19/31

Cette vue inhabituelle de l’aileron avant de la Renault montre bien la position du canard fixé à l’intérieur de la dérive et les arêtes verticales qui guident les flux d’air sous l’aileron.

Photo de: Mark Sutton

Détails du volant de la Williams FW40

Détails du volant de la Williams FW40
20/31

Vue des palettes commandant l’embrayage sur le volant de la Williams de Felipe Massa. On remarque bien les encoches dans lesquelles le pilote glisse ses doigts. Il s’agit toutefois d’encoches d’une forme plus ouverte que celle vue sur le volant des Ferrari et des Mercedes.

Photo de: Giorgio Piola

Fond plat de la Renault Sport F1 Team RS17

Fond plat de la Renault Sport F1 Team RS17
21/31

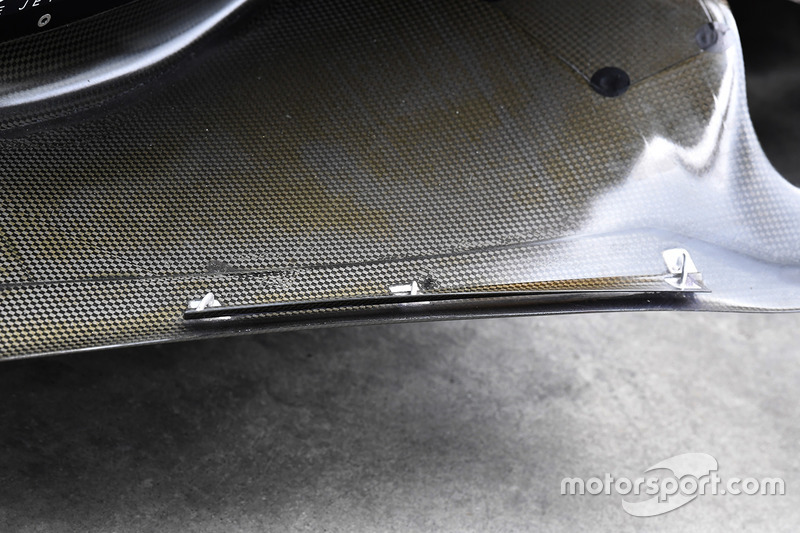

Le fond plat de la Renault RS17 possède cette volute destinée à améliorer la circulation de l’air dans cette zone de la voiture.

Photo de: Mark Sutton

Détails de l'aileron avant de la Mercedes-Benz F1 W08

Détails de l'aileron avant de la Mercedes-Benz F1 W08
22/31

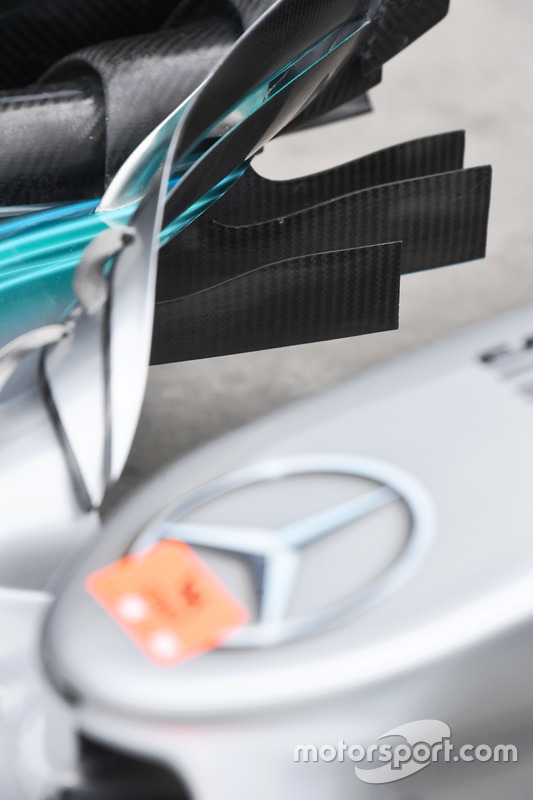

Ces trois arêtes verticales, fixées sous l’aileron avant de la Mercedes, aident à mieux former le sillage des pneus avant.

Photo de: Mark Sutton

Arrière de la Renault Sport F1 Team RS17

Arrière de la Renault Sport F1 Team RS17
23/31

Vue du diffuseur de la Renault. On remarque que les extensions d’équerres servent maintenant de cloisons verticales externes.

Photo de: Mark Sutton

Échappement de la Renault Sport F1 Team RS17

Échappement de la Renault Sport F1 Team RS17
24/31

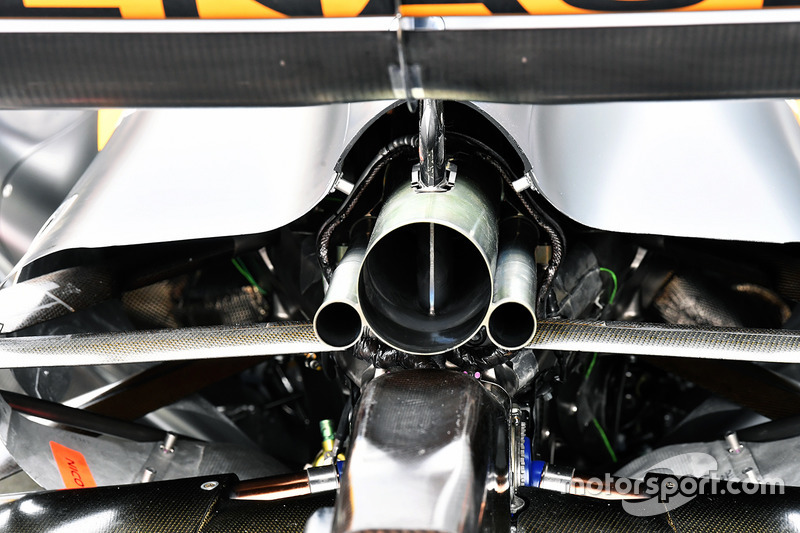

Échappement de la Renault avec le mat de l’aileron arrière qui traverse la tubulure afin de mieux former les gaz. Cette solution a été introduite par Toro Rosso.

Photo de: Mark Sutton

Détails de l'aéro de la Mercedes-Benz F1 W08

Détails de l'aéro de la Mercedes-Benz F1 W08
25/31

Vue de la dérive latérale de la Mercedes qui a été modifiée il y a peu de temps avec l’arrivée de ces arêtes verticales aux formes agressives et fixées au rebord inférieur.

Photo de: Mark Sutton

Détails du nez de la Williams FW40

Détails du nez de la Williams FW40
26/31

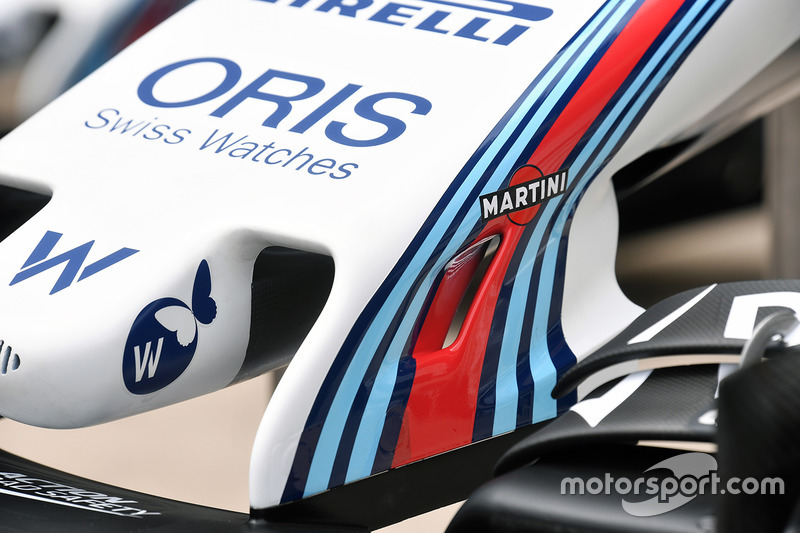

Les montants de l’aileron avant de la Williams possèdent une fente. Cette solution ressemble à celle de McLaren, mais la MCL32 possède des supports avec plusieurs fentes et non pas qu’une seule.

Photo de: Mark Sutton

Diffuseur et écopes de freins arrière de la Renault Sport F1 Team RS17

Diffuseur et écopes de freins arrière de la Renault Sport F1 Team RS17
27/31

Vue des ailettes de l’écope de frein arrière de la Renault et des cloisons du diffuseur.

Photo de: Mark Sutton

Détails aéro de la Mercedes-Benz F1 W08

Détails aéro de la Mercedes-Benz F1 W08
28/31

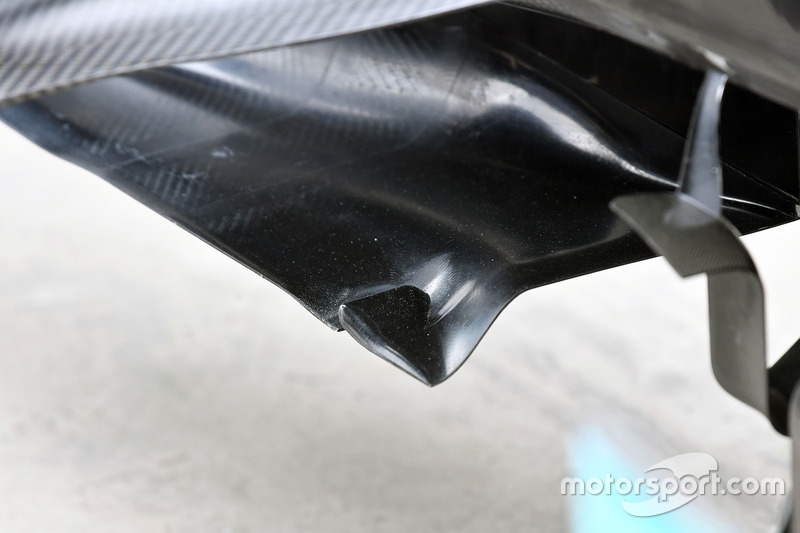

Vue de la petite fente et du rebord courbé du bord de fuite de la fameuse cape avant de la Mercedes W08.

Photo de: Mark Sutton

Aileron arrière de la Mercedes-Benz F1 W08

Aileron arrière de la Mercedes-Benz F1 W08
29/31

Vue des quatre persiennes ouvertes de la dérive de l’aileron arrière de la Mercedes.

Photo de: Mark Sutton

Un déflecteur de la Sahara Force India VJM10

Un déflecteur de la Sahara Force India VJM10
30/31

Cette vue en plongée montre bien comment l’air est dirigé d’une arête verticale à une autre.

Photo de: Giorgio Piola

Un déflecteur de la Haas F1 Team VF-17

Un déflecteur de la Haas F1 Team VF-17
31/31

Lors du Grand Prix des États-Unis, Haas a ajouté ce panneau de persiennes horizontales.

Photo de: Giorgio Piola
