Technique - Le milieu de grille poursuit son développement

La bataille est particulièrement serrée cette année en milieu de peloton, avec plusieurs équipes en mesure d'aller marquer des points. C'est pourquoi il est important pour Haas, Renault et Manor de poursuivre leur développement.

Technique - Le milieu de grille poursuit son développement
Charger le lecteur audio

Haas

Haas a pris un départ sans précédent pour sa carrière en Formule 1. Malheureusement Esteban Gutiérrez a connu de la malchance mais l'équipe peut se consoler avec les solides performances de Romain Grosjean lors des premières manches.

Cependant, la Chine et la Russie se sont avérées plus difficiles, pas seulement parce que la pression des pneus obligatoire déterminée par Pirelli a eu un effet, mais parce que les choix de réglages faits pour aller chercher la performance sur le circuit limité à l’avant de Shanghai a aussi envoyé l'équipe dans un cul-de-sac compliqué.

Pas découragée par ces problèmes, des changements sur l’arrière de la voiture à Barcelone ont répondu aux changements effectués sur l’aileron avant de la VF-16 lors des dernières courses.

Aileron arrière

Détails de l'aileron arrière de la Haas F1 Team VF-16
Détails de l'aileron arrière de la Haas F1 Team VF-16

Photo de: XPB Images

Le nouvel aileron arrière n’est pas énormément différent de la précédente spécification mais devrait offrir de l’équilibre supplémentaire à la configuration actuelle. Une fente de gradient supplémentaire peut être trouvée dans la plaque d’extrémité (cerclée en jaune), fournissant un flux d’air supplémentaire à l’intérieur pour permettre d’utiliser un angle d’attaque plus important.

À la base de la plaque d’extrémité, les stries qui sont utilisées pour assister le diffuseur ont été modifiées aussi, avec trois petites encoches (en vert) ajoutées à l’avant de la plaque pour améliorer la performance de celles situées après.

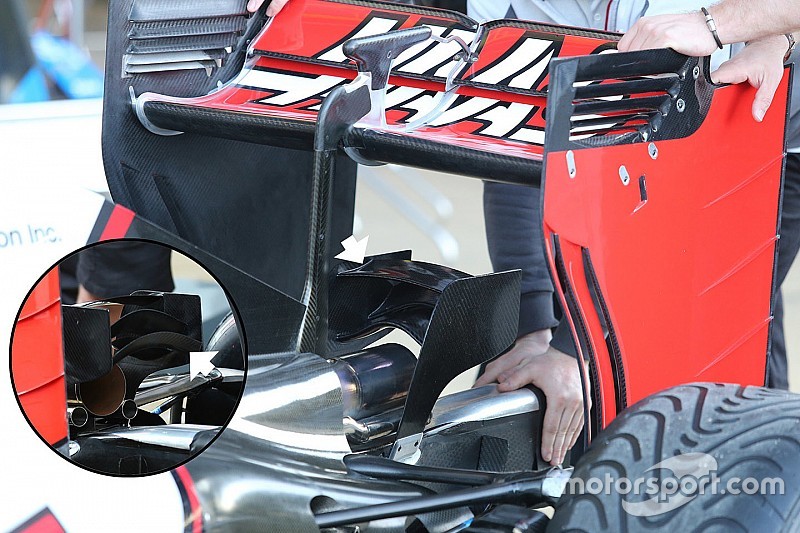

Détails du monkey seat de la Haas F1 Team VF-16
Détails du monkey seat de la Haas F1 Team VF-16

Photo de: Giorgio Piola

Cela s’est accompagné d'un monkey seat revu pendant certaines séances d’essais libres. Le nouveau design était testé pour la configuration Monaco et il possède de nombreuses nouvelles lames horizontales supplémentaires, alors que les plaques d’extrémité sont allongées, ces deux éléments aidant à guider le panache de l’échappement plus efficacement car il est projeté sous l’aileron arrière.

Renault

Comparaison des ailerons arrière de la Renault Sport F1 Team R.S.16
Comparaison des ailerons arrière de la Renault Sport F1 Team R.S.16

Photo de: Giorgio Piola

Un nouvel aileron arrière était disponible en Espagne, qui comprend un plan principal modifié (en vert, dans la bulle), avec dans le design précédent quelque chose que l’équipe utilise depuis l’époque Lotus.

Le nouveau design comprend un bord d’attaque bien moins profond, avec juste un petit renfoncement vers le séparateur central. Le changement a aussi entraîné un nouveau dessin du pilier qui a maintenant un bord d’attaque droit (voir la marque jaune).

Détails de l'arrière de la Renault Sport F1 Team R.S.16
Détails de l'arrière de la Renault Sport F1 Team R.S.16

Photo de: Giorgio Piola

Pour accompagner le courant thermique du panache de l’échappement et le flux d’air situé autour, un monkey seat a aussi été utilisé par Renault. Son design varie par rapport à beaucoup d’équipes sur la grille avec des plaques d’extrémité particulièrement longues. C’est en premier lieu en raison de l’échappement du wastegate utilisé par Renault, qui a seulement une seule sortie, alors que la tendance est à deux sorties.

Le monkey seat devrait fournir de l’équilibre supplémentaire pour le pilote car sans lui, le flux d’air pourrait être instable sur l’aileron arrière en raison de l’angle d’attaque.

Manor

La Manor MRT05 a subie quelques évolutions en Espagne, comme c’est le cas depuis le début de la saison.

Aubes de dérivation

Détails des aubes directrices de la Manor Racing MRT05
Détails des aubes directrices de la Manor Racing MRT05

Photo de: XPB Images

Les aubes de dérivation, fixées sous l’avant de la coque, visent à maximiser la quantité d’air qui s’engouffre sous le devant de la monoplace. La forme de ces aubes a été revue sur la Manor. Le bord d’attaque, relativement plat auparavant, a été incurvé. Ceci modifie la forme et la pression du flux d’air qui circule vers l’arrière de la voiture.

Déflecteurs

Comparaison des déflecteurs de la Manor Racing MRT05
Comparaison des déflecteurs de la Manor Racing MRT05

Photo de: Giorgio Piola

Comme les aubes de dérivation, les déflecteurs latéraux ont été modifiés afin de générer des structures de flux d’air plus efficaces. L’ancienne version est montrée dans la bulle. On remarque maintenant une fente à son sommet avant ainsi qu’une autre à l’arrière. Ces fentes servent à aider le flux d’air à passer d’une zone de pression à une autre, ce qui améliore son efficacité vers l’arrière de la voiture.

Aileron arrière et monkey seat

Détails de la Manor Racing MRT05
Détails de la Manor Racing MRT05

Photo de: Giorgio Piola

L’aileron arrière a été passablement retouché afin de fonctionner à son plein potentiel sur le Circuit de Catalunya. Le plan principal a été revu (illustré en vert). La partie centrale a été incurvée afin de générer plus d’appui aérodynamique. Afin de réduire la traînée que ce changement peut provoquer, le bord de fuite du volet supérieur a été doté d’une fente en forme de V (en rouge).

Pour contrebalancer l’angle d’attaque plus élevé, le monkey seat a été aussi revu afin d’aider à aspirer les jets d’échappement et le flux d’air du diffuseur vers le haut. Sa petite dérive (en bleu) a été agrandie, et un petit volet (en jaune) a été ajouté au-dessus des deux déjà présents.
